太阳光辐照箱 PW-SUN4000

适用范围用于各种汽车零部件及内饰、电子仪表盘、印染、染料、装饰材料等进行模拟日照光照人工老化特性试验。通过设定试验仓内太阳辐照能量、温度、湿度、各种气候白昼、夜间交替等条件,提供标准需要的模拟自然环境,来测试材料的褪色、老化、软化、硬化、龟裂等性能变化。满足标准DIN75220《汽车构件在阳光模拟装置中的老化》仪器特点1、曝晒方式:超大实验仓空间,平板式样品架可测三维不规责构件;2、光源系统:原装

图片描述

适用范围

用于各种汽车零部件及内饰、电子仪表盘、印染、染料、装饰材料等进行模拟日照光照人工老化特性试验。通过设定试验仓内太阳辐照能量、温度、湿度、各种气候白昼、夜间交替等条件,提供标准需要的模拟自然环境,来测试材料的褪色、老化、软化、硬化、龟裂等性能变化。

满足标准

DIN75220《汽车构件在阳光模拟装置中的老化》

仪器特点

1、曝晒方式:超大实验仓空间,平板式样品架可测三维不规责构件;

2、光源系统:原装进口4KW金属卤素灯,点灯系统为电子式专用电源;

3、过虑器:阳光模拟专用滤光组件,使过滤后的光谱完全符合要求;

4、辐照能量控制:光照强度数字设定,实时监控自动调节,能量控制点280-3000nm;

5、温度控制:试验箱或试验室温度控制,真实反应汽车外部构件试验温度和汽车模块的内部状况,所测数据经CPU处理后以数字、图表、曲线等方式显示在彩屏上,无须停机观察。

6、湿度控制:节能环保的纳米技术和PTC高温双重加湿系统,加湿管防干烧保护装置,耗水量小至0.5L/min,试验湿度准确稳定;

7、数据输出方式:仪器配有USB端口,可直接采用U盘导出测试数据据以EXL表格文档并在电脑上读取;

8、数据显示方式:7吋weinview超大彩色触摸屏显示操控,中文操作,多种试验监控模式(数字、曲线、表格),操控方便,直观清晰;

9、标准设定:内置11组程序可自定义多种测试标准,并永久保存,直接选择进入即可开始试验;

10、节能环保:采用全新美国高科技老化箱控制设计技术,节能控制方式,运转部件噪音低;

11、保护设计:全方位安全监测保护设计,可实现无人值守全程安全运转

12、远程监控:实现手机APP、电脑联网远程监控操作,节约工作时间更方便操作

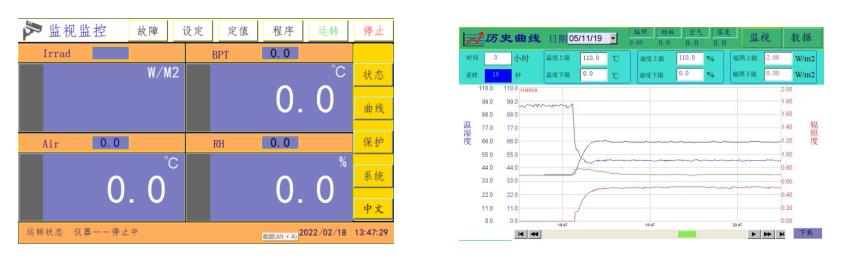

13、监控界面:友好界面包括监视画面、状态监控、运行曲线等。手机电脑APP通讯技术。

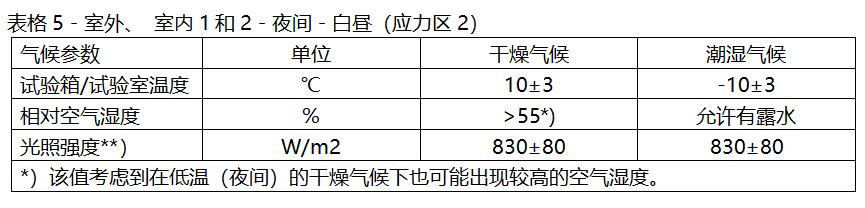

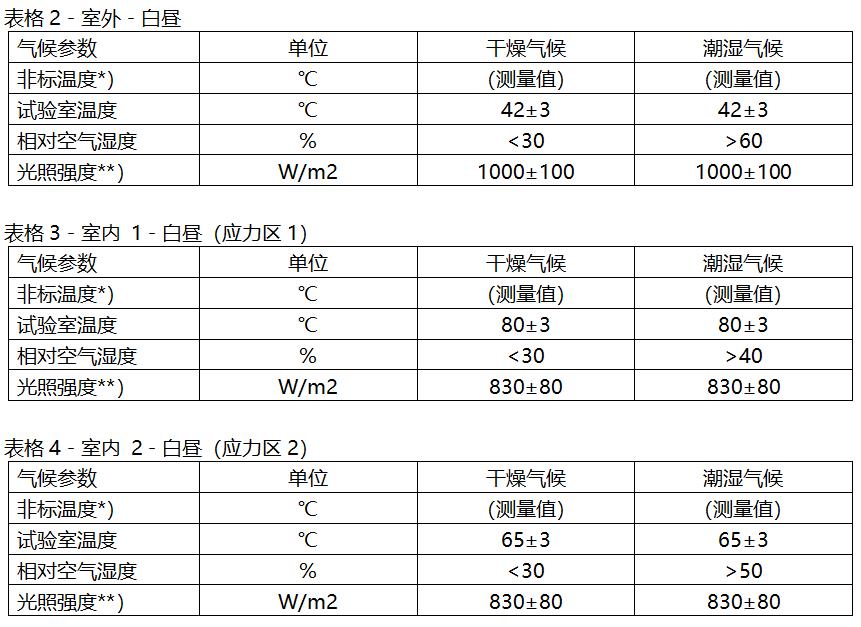

14、试验方法:根据DIN75220标准表格2~表格5应用Z-OUT曲线:



主要技术参数

1、型号:PW-SUN4000

2、内箱尺寸:1000×1000×1000(深×宽×高)㎜

3、外型尺寸:1500㎜×1650㎜×2200㎜(深×宽×高)

4、灯管使用寿命:≥1000小时

5、配套灯管电源:高可靠性专业自主开发电子式智能启动电源、运行超稳定。点灯效率比其它厂家高95%以上

6、灯管功率:4KW

7、灯管数量:1支德国原装进口

8、滤光器:特殊玻璃滤光器,不同组合模拟不同环境

9、灯置反光镜:散射型豆纹铝板组合

10、能量控制点:280~3000nm

11、辐照强度:450W/m2~1200W/m2

12、辐照强度调节:内置式太阳眼无线光纤传感器,辐照强度先进高新技术闭环监控智能PID自动调节

13、温度范围:光循环:10~80℃;暗循环-10~80℃

14、非标温度:测量值

15、相对湿度:光循环:20~55%RH;暗循环:45~95%RH

16、温度均匀度:±3℃

17、湿度均匀度:±5%RH

18、试样架:平板式试样托盘上下位置可调节

19、干燥、潮湿气候:循环可调

20、整机运行时间:0~9999H可设定

控制系统

1、显示屏:7英寸彩色触摸屏人机界面

2、操作语文:中文输入

3、运转模式:程式运行(黑暗、光照周期模式)或定值运行均可

4、控制内容:温度、相对湿度、辐照度、灯管温度、辐照曝晒计时、超温温度设定、运行时间设定、温湿度辐照度运行曲线监控、运行状态监控、报警功能监控;

5、测试标准定义:定值自定义测试空间及11组程序自定义记忆测试标准空间

6、报警保护功能:温度超温、风机过载、灯管过热、水箱缺水、电源缺相、加湿器防干烧等。当各故障发生,显示屏直观指示机器故障原因及排除方法并联动保护功能启动;

7、数据存储:自动储存大空间,可储存时间6个月

8、数据导出:USB端口U盘导出功能

9、远程通讯:手机APP、电脑联网远程操作控制

光源系统

1、灯管:进口金属卤素灯模拟最逼真的光谱能量,能模拟太阳光光谱值达到98%以上

2、滤光器:进口特殊滤光片不同组合滤光器模拟不同环境

3、启动电源:先进可靠的智能电子式电源转换器使氙灯点亮后光照稳定如一

4、辐照度控制:无线光纤太阳眼,封闭的环形系统自动调整灯管输出从而提供最稳定最节能的辐照输出

5、反射镜灯罩:专用材料制造灯罩,内含散射型豆纹反射铝片

太阳辐照计

1、灵敏度:7~14UV/w.m-2

2、光谱范围:280~3000nm

3、辐照度范围:0~2000W/m2

4、年稳定度:2%

5、方位相应误差:5%

6、非线性:2%

7、精度:≤5%

8、温度误差:2%(-10℃-40℃)

黑体温度计

1、传感器作用:黑体标准传感器,用于测量黑球温度/样品的表面温度

2、控制模式:通过全智能系统内部PID调节控制黑体标准温度

3、黑板温度计或黑标温度计可切换使用

喷淋系统(选购装置,定购时说明)

1、喷淋方式:样品前喷淋

2、喷嘴:自定仪的精密高压喷嘴可以为试样提供一致的脱离子水喷淋

3、试样喷淋(前喷淋):试样喷淋将水喷淋到试样曝晒的表面模拟降雨,产生温度冲击与腐蚀作用

4、喷淋耗水量:前喷淋0.2L/min

加热系统

1、加热器:镀铬金属丝加热器或镍铬合金电加热器

2、控温方式:先进的PID固态继电器SSR连续控制模式

加湿系统

1、加湿原件:专业SUS316#纳米技术原件,耐用不生锈、寿命长,比传统加湿管方式加湿器加湿量大3倍

2、耗水量低:专用自主开发氙灯老化箱加湿器比普通加湿系统降低湿热试验耗水量:38℃&95%RH 恒定24 小时耗水量小于0.2L/min,节约费用同时降低劳动成本;

3、耗电量低:湿度工况热湿比大,加湿功率小,相对与目前其它厂家应用的普通加湿器,38℃&95%RH 恒定加湿能耗降低近80%以上

4、加湿器保护:加湿管防干烧过热保护

冷却系统

1、压缩机:法国“泰康”制冷压缩机组,冷却平衡调温

2、翅片式高效蒸发器,抗结霜能力强,传热温差小,降温速率特快

3、风冷式冷凝器,通过马尔高功率风机高速冷却换热效果

4、制冷辅助配件:美国“丹佛斯”蒸发压力调节阀、“丹佛斯”电磁阀、“丹佛斯”干燥过虑器、艾默生“油分离器”等

结构材质

1、箱体结构:由试验箱体、控热/控湿/光照/制冷/循环系统和电器控制柜组成

2、外壳材质:优质钢板双面喷塑粉颜色为电脑白

3、内胆材质:SUS316不锈钢板,耐腐蚀,易清洁,美观大方

4、箱门:向左单开门带滤光视窗,门边由硅橡胶紧迫密封

5、试样架:不锈钢材料制造,折弯冲孔成型,试样固定位置可调

安保装置

1、灯管保护:为了使灯管能正常工作,不致损坏,本设备使用冷却系统与灯联锁,如冷却系统出现故障灯管自动熄灭,整机停止工作灯

2、温保护:系统有独立的灯管超温设置保护,延长灯管使用寿命

3、缺水保护:加水部件全部为自动补水,如水箱部件长期缺水自动保护并报警

4、加湿保护:加湿管防干烧超温保护

5、电源相序:缺相、相序、漏电,电源故障时保护机器不被损坏

6、电机保护:电机热过载保护,保护电机稳定运转

7、保护设定:控制系统界面有温湿度设定值保护,如箱内温湿度超过设定值报警动作

8、数值保护:停电运行数值自动保存

装机条件

装机电源:AC380V 50HZ

装机功率:整机13KW

使用水源:系统必须使用纯净水(用户需自备纯水机)

加水方式:实现无人工操作,整机自动加补水

周围环境:周围无强烈振动

环境温度:15~25℃,湿度﹤90%R.H

排水系统:机器运转过程外排污水,室内必须留有排水管道系统
