PW-SA20C 电脑式电池挤压针刺一体机

产品概述：

电池挤压针刺一体机适用于模拟各类电池在使用，运输，储存或处理家庭废物时，电池遭受挤压和穿刺的情形。挤压试验挤压方向应遵循以下规则：一个电池仅进行一次挤压，电池以不爆炸不起火为合格。

1.对于圆柱形电池，挤压电池的纵轴应与挤压装置的两平板平行；

2.对于方形和软包电池，只对电池的宽面进行挤压；

3.对于硬币式或纽扣式电池，采用电池上下两平面与平板平行的方式进行挤压。

针刺试验应该在20℃±5℃的环境下进行，将电池平放于夹具上，用直径φ3-φ8mm的无蚀钢针以10mm/s-40mm/s的速度穿插电池表面中心位置，保持任意时间并观察其测试结果，电池不爆炸、不起火为合格。电池挤压试验机附合GB31241-2014等标准。

满足标准：

GB  31241-2014 《 便携式电子产品用锂离子电池和电池组安全要求》

GB/T 8897.4-2008（IEC 60086-4：2007）《原电池第 4 部分锂电池的安全要求》

YD/T 2344.1-2011 《通信用磷酸铁锂电池组分：集成式电池第1部分》

GB/T 21966-2008 《锂原电池和蓄电池在运输中的安全要求》

YD 1268-2003 《移动通信手持机锂电池及充电器的安全要求和试验方法》

GB/T 19521.11-2005 《锂电池组危险货物危险特性检验安全规范》

YDB 032-2009 《通信用后备式锂离子电池组》

UL 1642 《锂电池标准》2054《家用和商用蓄电池组》

IEC 62281：2004 《锂原电池和蓄电池在运输中的安全要求》

挤压指标：

1、驱动方式：伺服驱动

2、力值范围：1 ～30kN

3、测力精度：0.1N

4、单位转换：kg, N, lb

5、挤压行程：200mm或300mm

6、控制系统：挤压所有力大小1-20KN可电脑自行设置、形变量可自行设置，可显示力值曲线、形变量、电池表面温度等测试数据可导出试验测试数据报告；

7、讯号传输方式：RS 232 串口或 USB 2.0 高速传输串口； 挤压速度：（5±1）mm/s

8、挤压方向: 水平垂直向下方向，挤压板从上向下进行挤压； 挤压程度：挤压持续至实际压力达到 13kN±0.2kN, 持压1min, 一旦达到最大压力，设备自动泄压，完成挤压；或者达到设置的挤压形变量持压1min，然后设备自动泄压，完成挤压； 最大压力范围：1 kN ~20kN（常用 13 kN)；

9、电池挤压头：标准挤压头，面积150mm²或200mm²

10、挤压程度：挤压压力达到13±0.2kN, 保持1min。

11、箱体材质：内箱不锈钢 ，外箱冷轧钢板喷塑处理

12、特点：箱体后侧设计有排风口和泄压装置，箱内装有照明灯

13、测试行程空间： 250x300x250mm（长x宽x高）

针刺指标：

1、钢针：φ3mm φ5mm φ8mm耐高温钢针各1支，长度为100mm（可指定）。

2、针刺行程：200mm或300mm

3、可夹电池距离：200mm

4、单位转换：Kg、N、LB

5、针刺速度：10～40mm/s（可指定）

6、针刺力值： 1～300Kg（可选）

7、测试数据显示：电脑测试软件显示力值曲线、数值、电池表面温度变化等。

8、测力精度：±1%

9、驱动方式：伺服驱动

10、箱体材质：内箱不锈钢 ，外箱冷轧钢板喷塑处理

11、产品特点：箱体后侧设计有排风口和泄压装置，箱内装有照明灯,箱门安装防爆链，测试箱底部贴有铁氟龙，防止电解液腐蚀箱体，易清洗。

12、可视窗口：300mm*300mm厚度20mm的钢化防爆玻璃，玻璃前面安装了一张活动的不锈钢丝防爆隔网,增加安全性能,同时也方便抽取清理。

13、电源：AC380V， 50HZ

14、外形尺寸：约1700mm*600mm*600mm(长*宽*高）

15、重量：约220kg

出厂配置：

1、挤压针刺主机 1台

2、挤压测试夹具1套 + 针刺钢针1套 （φ3mm φ5mm φ8mm ）

3、专业测试电脑1套+测试软件1套

4、产品使用说明书1本

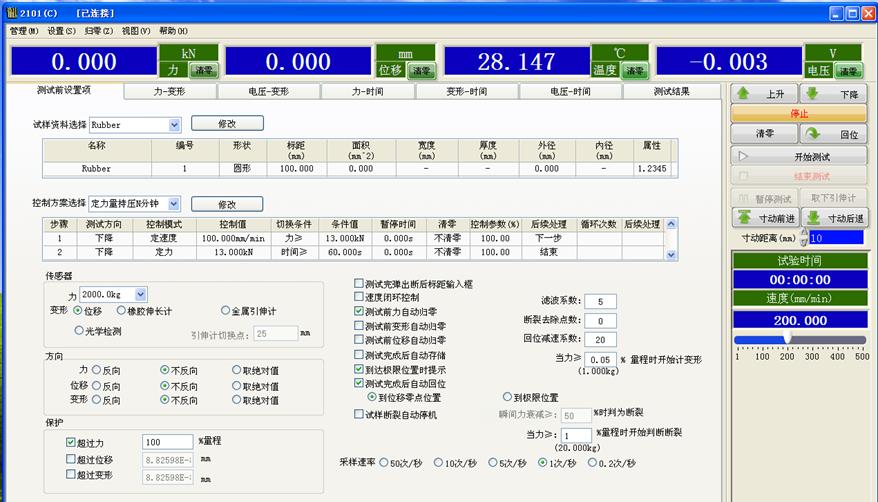

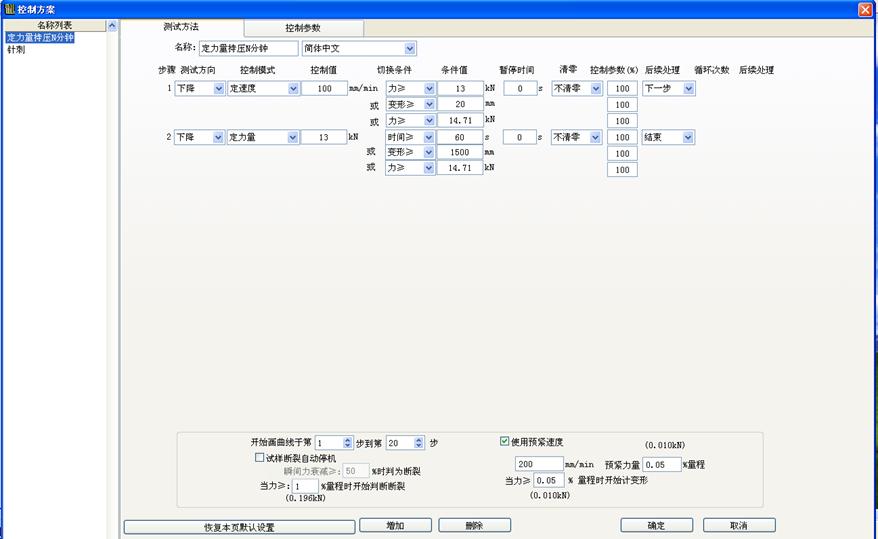

测试软件界面：
