HOMMEL T8000R粗糙度仪

用途霍梅尔T8000R专为测量各类复杂的粗糙度而设计。此粗糙度符合标准,既可投放到生产现场使用,也可安装在测量室使用。该粗糙度仪具备不同的拓展等级,如有需要还可以拓展用于测量工件表面形貌和轮廓。技术特点▪采用基准面测量原理时的进给精度高▪模块化结构▪以电脑为基础的评价单元;▪牢固的高斯滤波器符合ISO/TS 16610-31标准;▪具有众多汽车制造行业的特性参数。主要特点▪能够计算所有常见的表面轮

图片描述

用途

霍梅尔T8000R专为测量各类复杂的粗糙度而设计。此粗糙度符合标准,既可投放到生产现场使用,也可安装在测量室使用。该粗糙度仪具备不同的拓展等级,如有需要还可以拓展用于测量工件表面形貌和轮廓。

技术特点

▪采用基准面测量原理时的进给精度高

▪模块化结构

▪以电脑为基础的评价单元;

▪牢固的高斯滤波器符合ISO/TS 16610-31标准;

▪具有众多汽车制造行业的特性参数。

主要特点

▪能够计算所有常见的表面轮廓,粗糙度和波纹度特征数据(90多个);

▪测量粗糙度和波纹度的探测距离是60mm/120mm;

▪采用套筒结构,所以能够测量很难接触的位置;

▪采用通用粗糙度测头,并且使用可更换的测头臂,所以能够满足不同或特殊的测量需求;

▪稳定和牢固的立柱保证了测头的自动定位;

▪对软件及标准进行了不断的改进和升级;

▪软件的可操作性佳,界面结构清晰,通过软件可创建个性化的测量程序。

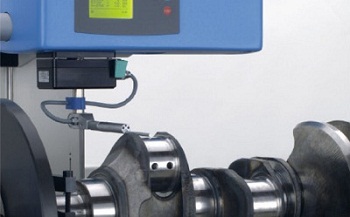

测量较深的面或两个凸缘之间的面时,探头可回转90°,并在进给方向的横向探测,这就省却了麻烦的换装过程。

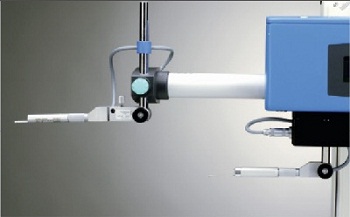

测头既可通过套筒安装,也可安装在进给装置的下方,所以保证了测量仪的柔性和应用。

选项

▪通过电动倾斜单元和软件完整的实现CNC功能;

▪经过认证的qs-STAT接口(AQDEF);

▪螺旋纹路测量:测量粗糙度时可在切线方向进行旋转补给,螺旋纹路软件;

▪工件表面形貌测量:电动Y向定位台和软件HOMMEL MAP,用于3D特征数据的显示和评价;

▪轮廓测量的拓展包;

▪不同应用的粗糙度测头和测头臂;

▪测量台MT1 XY,MT1 XYO;

▪wavecontrol™basic操作面板;

▪仪器台GTR。

供货范围

▪带19'TFT显示屏的评价电脑,彩色打印机,CD/DVD刻录器,粗糙度评价软件;

▪带自动探测功能的电动测量立柱wavelift™400;

▪带增量值光栅尺的进给装置waveline™60/120;

▪进给装置的倾斜和紧固单元,回转范围±45°,精回转范围±5°;

▪带10mm T槽的硬岩石板;

▪TKU300测头一套,包含4个不同应用测针;

▪固定测头支架FHZ;

▪粗糙度标准样块RNDH2。

技术参数

 型号 T8000R60-400 T8000R120-400
 测量范围 ±300μm or ±600μm ±300μm or ±600μm
 分辨率 1nm or 2nm 1nm or 2nm
 水平测量范围/水平分辨率 60mm/0.1μm 120mm/0.1μm
 测量立柱行程 400mm 400mm
 硬岩石板 780x500mm 780x500mm
