PWC-500 全自动接触角测量仪

概述接触角是指在气、液、固三相交点处所作的气-液界面的切线,此切线在液体一方的与固-液交界线之间的夹角θ,接触角测量是现今表面性能检测的主要方法。PW-D500全自动接触角测量仪是采用外形图像分析方法测量样品表面接触角、润湿性能、表界面张力、表面能、滚动(滑落角)、前进后退角及滞后性、多点自动智能接触角测量等性能的专用设备,设备自动化程度高,可搭配自动化流水线实现在线拟合。符合国家的相关标准1、G

图片描述

概述

接触角是指在气、液、固三相交点处所作的气-液界面的切线,此切线在液体一方的与固-液交界线之间的夹角θ,接触角测量是现今表面性能检测的主要方法。

PWC-500全自动接触角测量仪是采用外形图像分析方法测量样品表面接触角、润湿性能、表界面张力、表面能、滚动(滑落角)、前进后退角及滞后性、多点自动智能接触角测量等性能的专用设备,设备自动化程度高,可搭配自动化流水线实现在线拟合。

符合国家的相关标准

1、GB/T 24368-2009(玻璃表面疏水污染物检测);

2、SY/T5153-2007(油藏岩石润湿性测定方法);

3、ASTM D 724-99(2003)(纸的表面可湿性的试验方法);

4、ASTM D5946-2004(塑料薄膜与水接触角度的测量);

5、ISO15989(塑料薄膜和薄板电晕处理薄膜的水接触角度的测量);

应用

接触角测量仪广泛应用于各个行业领域,在手机制造、玻璃制造、表面处理、材料研究、化学化工、半导体制造、涂料油墨、电子电路、纺织纤维、医疗生物等领域,接触角测量已经成为了一项评估表面性能的重要仪器。(部分测试功能需要选购专门附件完成)

1、液体在固体表面的铺展、渗透、吸收等润湿行为,座滴法测量静态接触角;

2、材料在固体表面的前进角、后退角、接触角滞后、滚动角、动态接触角测量;

3、吸收材料的连续实时研究及过程记录,接触角随时间变化曲线分析;

4、各种特殊材料的接触角测量,如粉末、弯曲曲面、超疏水/超亲水样品;

5、附着滴法测试材料浸没在液体中的接触角测试;

6、悬滴法测量各种液体表界面张力及其极性、色散分量;

7、计算固体表面自由能(Surface free energy),及其极性色散分量分析;

8、分析液体在固体表面的粘附功(Adhersion),评估固体表面均匀性、清洁度等。

产品特点

1、主机采用高强度航空铝合金结构搭配模块化设计理念,自主研发的集成芯片电路控制,采纳国际顶尖进口接触角设备的设计精华与配置,保证仪器具有极强的稳定性;

2、采用工业级密集可调LED冷光源系统(寿命25000H以上),保证成像更清晰,同时避免额外热度所导致的小液滴挥发;


3、采用高性能日本原装进口工业机芯,工业级远心变焦变倍镜头,基本可达到图像无失真情况,确保最佳的成像效果;


4、采用USB2.0标准接口,数据传输速度快,兼容性高,成像稳定性强;

5、国内首家提供德国进口的接触角测量校准样,确保仪器的精准性,角度校准标准片3°5°8° ;60°90°120°;115°(选配);


6、采集系统设计灵活,适用于绝大部分测量环境,简单应付多种复杂的样品表面测量;

7、拥有全球最先进接触角分析方法,满足所有种类液滴成像的精确拟合,其中包括晟鼎独有的微分椭圆与微分圆特殊液体成像拟合方法;


8、采用国际领先的计算方法,软件已实现全自动拟合避免人为操作造成的误差;

9、具备双边接触角测量快速拟合功能,更全面量分析液体与固体的表面润湿性能、更准确的分析表面的实际润湿情况;

10、动态拍摄、视频快速测试数据,可以连续性记录测试接触角的变化,再由软件自动批量拟合;

11、软件自动生成报告,其中涵盖Word形式、Excel形式、谱图形式等多种数据报告;


12、具备多种可选配功能件,我司研发团队雄厚可满足客户提出来的各种定制测量要求;

13、样品方案设定、可根据实际样品尺寸规格在软件中设置测量方案,后续如有同款产品可直接调取已存储方案直接开展测试;

14、一键式多点测量,自动进样→自动接液→自动测量→自动换点;

15、可保存针对不同样品的测试方案,下次测量对应样品时可直接选择相应方案。

设备原理


如上图、接触角测量仪主要由光源、注射单元、样品台、采集系统、分析软件五大部分组成,设备采用光学成像的原理。

光源采用密集LED冷光设计,发光均匀,图像清洗,寿命长;

注射单元采用高精度注射泵进液,由软件定量定速控制,滴液稳定,精度极高,注射单元自动上升下降接液;

样品台采用三维自动位移装置,全软件控制,实现自动定点定位测量,可根据不同产品设置不同测试方案;

采集系统采用黑白进口CCD相机,拍摄稳定,图像清晰,真实可靠,镜头采用德国工业级远心变焦变倍式进口配置,0.7-4.5倍放大可调3mm微调,成像无畸形失真;

分析软件功能强大,具备一键式全自动拟合能力,具备国际最领先的拟合方法,满足各种液滴形态的精确拟合;

技术规格

接触角主机
 外形尺寸 690mm(长)*380mm(宽)* 680mm(高)
 重量 43KG
 电源 220V / 60HZ
 光源系统
 光源 密集LED可调节蓝色基调工业级冷光源
 寿命 使用寿命达贰万伍仟小时以上
 注射单元
 注射器 专用配套高精密石英注射器、容量500μL
 滴液 软件控制自动进液,精度高达0.01μL
 注射单元移动 软件自动升降行程60mm;  左右30mm
 采集系统
 CCD SONY原装进口高速工业级芯片、25帧/S、130W像素
 镜头 0.7-4.5倍高清工业级连续变倍式显微镜
 采集系统调节 前后50mm(3mm微调)、视角角度可调(平视、俯视、仰视、360°旋转等多视角观察)
 样品台装置
 工作台面尺寸 120mm*150mm(可根据实际样品尺寸定制)
 最大样品尺寸 6寸
 样品台移动 前后移动 自动,行程200mm,精度0.01mm
 左右移动 自动,行程200mm,精度0.01mm
 上下移动 手动,行程30mm,精度0.01mm
 分析软件
 接触角测量范围 0-180°
 接触角测量精度 ±0.1°
 表界面张力测量范围 0-2000mN/m
 表界面张力测量精度 0.01 mN/m
 分析软件功能

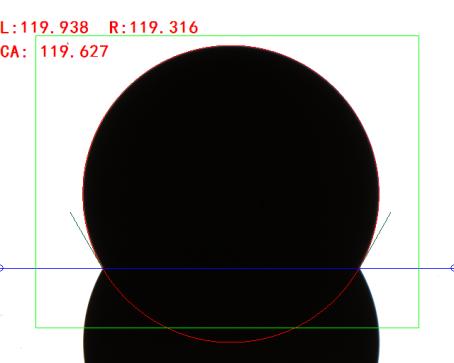

1、国内最先进的接触角测量分析软件自动拟合法(一键自动拟合,不存在人工误差)包括:圆法拟合、椭圆/斜椭圆拟合法、LY、微分椭圆法/微分圆法;

2、动态接触角拟合(批量拟合多张图像)包括:润湿性能测试、视频连续拟合计算;

3、表面能计算;

4、表界面张力测量;

5、前进后退角测量;

6、粘附功;

7、自动样品批量测量方案设置功能(支持指定样品的测试方案设定及调取自动测试方案);

8、样品方案设定:可根据实际样品尺寸规格在软件中设置测量方案,后续如有同款产品可直接调取已存储方案直接开展测试;

9、一键式多点测量(可多次循环):自动进样→自动接液→软件自动完成测量→自动换下一个点位;

10、可针对不同样品设置测量方案并可保存,方便下次再次测量同一类样品时直接调取测量。

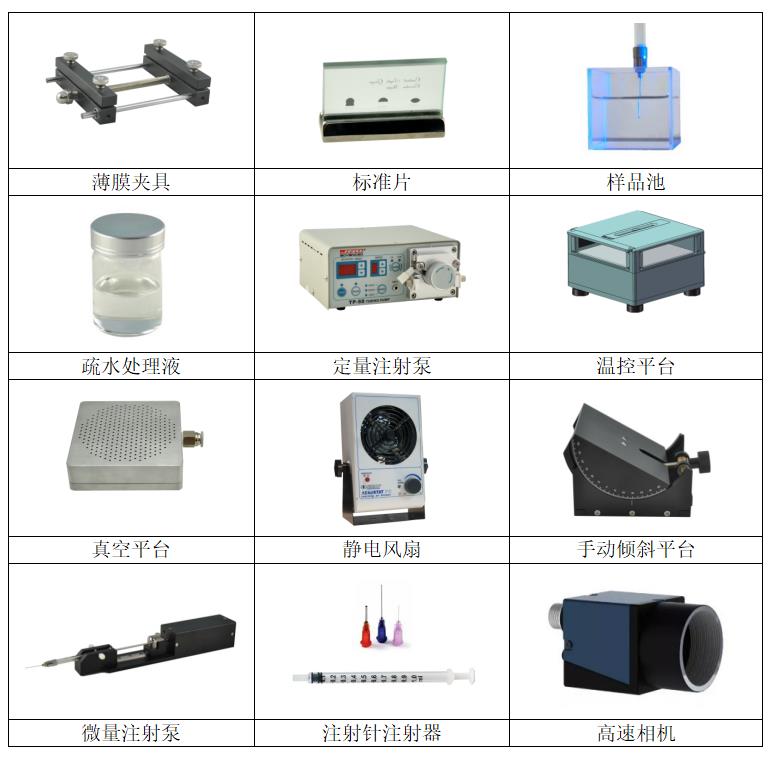

设备选配件
