PW-SA30HC 3T卧式挤压试验机
技术方案书 一、设备品名：1.1产品名称：3T卧式针刺挤压一体机1.2产品型号：PW-SA30HC 二、适用说明：2.1满足标准 2.1 GB36972 《电动自行车锂离子蓄电池》2.2 GB/T 36276《电力储能用锂离子电池》2.3 UN38.3危险物品运输试验2.2设备用途 测试和评价电池在挤压或针刺条件下的安全性能2.3设计概述卧式结构，使用四柱左右对称结构
技术方案书 一、设备品名：1.1产品名称：3T卧式针刺挤压一体机1.2产品型号：PW-SA30HC 二、适用说明：2.1满足标准 2.1 GB36972 《电动自行车锂离子蓄电池》2.2 GB/T 36276《电力储能用锂离子电池》2.3 UN38.3危险物品运输试验2.2设备用途 测试和评价电池在挤压或针刺条件下的安全性能2.3设计概述卧式结构，使用四柱左右对称结构
技术方案书
 |  |
一、设备品名：
1.1产品名称：3T卧式针刺挤压一体机
1.2产品型号：PW-SA30HC
二、适用说明：
2.1满足标准
| 2.1 GB36972 《电动自行车锂离子蓄电池》 2.2 GB/T 36276《电力储能用锂离子电池》 2.3 UN38.3危险物品运输试验 |
2.2设备用途
| 测试和评价电池在挤压或针刺条件下的安全性能 |
2.3设计概述 | 卧式结构，使用四柱左右对称结构设计，结构平衡稳定。使用双伺服驱动结构 |
2.4设计满足参数 | 1、挤压压力：10kN～35kN可设定力值 2、挤压速度：0.1-6mm/s可设定值 3、针刺速度：0.1-40 mm/s可设定值 4、挤压力达到30kN后，1min～999min（可调） |
2.5辅助件参数 | 1、有异形板半圆柱形挤压头：压头半径为75mm 2、压头长度：≤1m； 3、有排气口、排气扇、照明灯、观察窗 4、钢针长150mm |
三、设备特点：
3.1大扭力电机与高速电机 | 挤压满足30KN挤压力，使用大扭力伺服电机，最高速度6mm/s |
针剌满足40mm/s速度，分辨率0.1mm | |
3.2温度采集 | 温度采集范围0～1000℃ |
温度采集精度±1.5℃ | |
温度采集通道5通道 | |
温度采集频率最高100HZ，速度可设定0.1-100次每秒。 | |
3.3电压采集 | 电压采集范围： 常用0V-10V/0-100V， |
电压采集精度： ≤F.S±0.2% | |
电压采集通道： 4通道 | |
电压采样频率：最高100HZ，可设定0.1、1、10、100次/每秒 | |
电压分辨率： 0.01% | |
3.4压力采集 | 压力采集范围： 1~35KN |
压力采集精度： ±0.2%FS | |
压力采样频率: 最高100HZ，可设定0.1、1、10、100次/每秒 | |
压力分辨率： 0.01% | |
采集通道： 1 通道 | |
3.5位移采集 | 位移分辨率：0.1mm |
位移采样频率: 最高100HZ，可设定0.1、1、10、100次/每秒 | |
位移精度：0.05% | |
3.6控制方式 | 近距离触摸屏控制、远程电脑控制、遥控控制方式三种控制方式 |

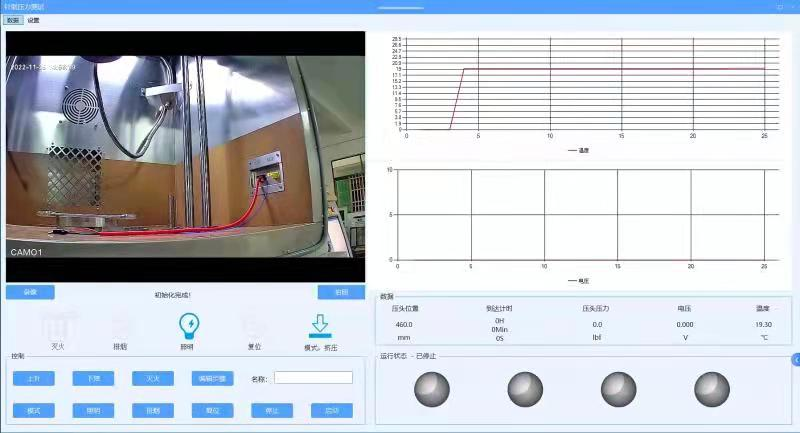

3.7控制界面 |
|
3.8历史参数 |
|
四、技术参数：
4.1最大测量尺寸 | 1000mm*1000mm*1000mm（W*D*H） |
4.2测量项目 | 针刺/挤压 |
4.3工装夹具 | 按要求定制 |
4.4控制方式 | 进距离 PLC 触摸屏控制+连接电脑控制+遥控 |
4.5整机外尺寸 | W3000 X H1800 X D1500mm以实物为准 |
4.6控制台外型尺寸 | W600 X H1200 X D700mm |
4.7挤压力 | 1-35KN(可调）须要与速度成比较，高速下不可做低压力控制,挤压力达到30kN后，可保持1min～999min（可调） |
4.8挤压速度 | 0.1-6mm/s可调 |
4.9针刺速度 | 0.1-40mm/s可调 |
4.10设计机械寿命 | 8万次 |
4.11使用电源 | AC 380V |
4.12高备重量 | 约4.5T |
4.13功率 | 最大功率10KW |
4.14测试仓 | 单个独立测试仓。 |
4.15软件功能 | 定制软件，集视频、操作、采集一体软件，满足定制软件功能 |
4.17电器安全 | 过压、过流、漏电、高低限位、机械限位、 |
4.18机械结构 | 卧式左右运动结构 |
4.19整体构造 | 卧式挤压模式，有电池温度和电压监控功能。测试区开放式或封闭式可选、电器区IP34防水防尘结构； |
4.20最大行程 | 1000mm |
4.21支撑板设计 | 1*1米，精密CNC加工 |
4.22钢针 | ø1、ø 3、ø 5、ø 6、ø 8mm，锥度60钨钢或SKD11钢针可指定，各5支，长度180mm

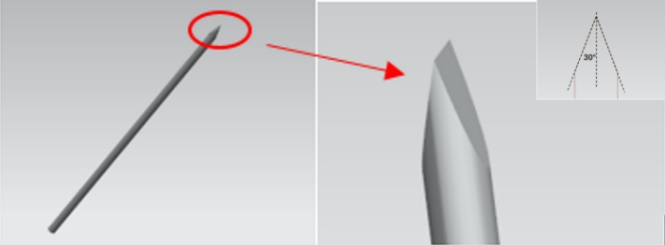

一字螺丝刀型，ø 5钢针，锥度60，5支，如下图
|
4.23挤压头 | 异形板半圆柱形挤压头，半径75mm，长度1000mm、平板挤压头各一套 |
4.24灭火器 | 设备有配备灭火器，可以手动或自动灭火（通过烟雾报警器产生信号）  |
机台配备功能 | 排气口、排气扇、照明灯、观察窗 |
五、安全保护
安全保护功能 | 1）故障报警及原因、处理提示功能 2）故障显示 3）断电保护功能 4）系统具有超限报警，安全保护，自动停机等功能 5）电器安全保护； 6）漏电保护、过热保护； 7）自动断电：如发生、 漏电、 短路等情况时， 设备能自动切断外部输入电源， 使得设备内部任何部分都不带电； |
紧急停止
| 设备具有一键紧急停止开关，急停开关按下，需经过两个动作才能将开关拔出复位； |
六、控制器介绍
6.1特点 | 可编程控制器有较高的易操作性。它具有编程简单，操作方便，维修容易等特点，一般不容易发生操作错误。对控制器的操作包括程序输入和程序更改的操作。程序的输入直接可接显示，更改程序的操作也可以直接跟进所需要的地址编号或接点号进行搜索或程序寻找，然后进行更改。可编程控制器有多种程序设计语言可供使用。用于梯形图与电气原理图较为接近。可编程控制器具有自诊断功能对维修人员维修技能的要求降低。当系统发生故障时，通过硬件和软件的自诊断，维修人员可以很快找到故障的部位。
|
七:控制台
7.1外型尺寸 | W600 X H1200 X D700mm |
7.2控制电脑 | 工控机；i7 10代处理器，8G内存，1T硬盘；配21寸飞利浦品显示器 |
7.3软件功能 | 实时动态曲线，实时曲线遍历，曲线任意放大缩小，多格式数据/报表输出，测试步骤多步可编程、多条件或单条件多次重复或单次运行可选择或设定. |
7.4软件采集 | 高速同步动态采集挤压针刺力、挤压针刺行程、电池电压、温度、测试时间等数曲线 |
7.5软件曲线 | 曲线图上可使用挤压针刺力、挤压针刺行程、电池电压、温度等数据 |
7.6软件工步 | 软件功能： 1、同速度/同挤压力下，进行多次往复性测试，中间暂停时间可设定，判断条件，电压降，位移量、电压降，可单选可组合。 2、不同速度/不同挤压力下，进行多次往复性测试，中间暂停时间可设定，判断条件，电压降，位移量、电压降，可单选可组合。 |
八
配件：
名称 | 品牌 | 产地 | 定制工艺 |
动力电机 | 浙江安川 | 中国 | |
触摸屏 | 威伦通 | 中国台湾 | |
控制器 | 定制 | 中国 | 日本三菱CPU |
交流接触器 | 施耐德 | 法国 | |
漏电开关 | 施耐德 | 法国 | |
轴承 | NSK | 日本 | |
电线 | 珠江 | 广州 | |
变送器 | 泰华 | 江苏 | |
电脑 | 联想 | 北京 | |
摄像头 | 海康 | 浙江 | |
挤压头 | 定制304材质 | 东莞 | 按需定制 |
钢针 | 东莞 | 按需定制 |
