PW-IR1000系列 落球冲击能量吸收试验机

用途：测试各种泡棉材料、保护膜材等受冲力之吸能试验，采用模块化选型，满足各行业用户的需求，覆盖进口及国产动态传感器，集合多款动态高速采集卡，可组合选型，灵活与任何客户测试对标，测试结果无忧。

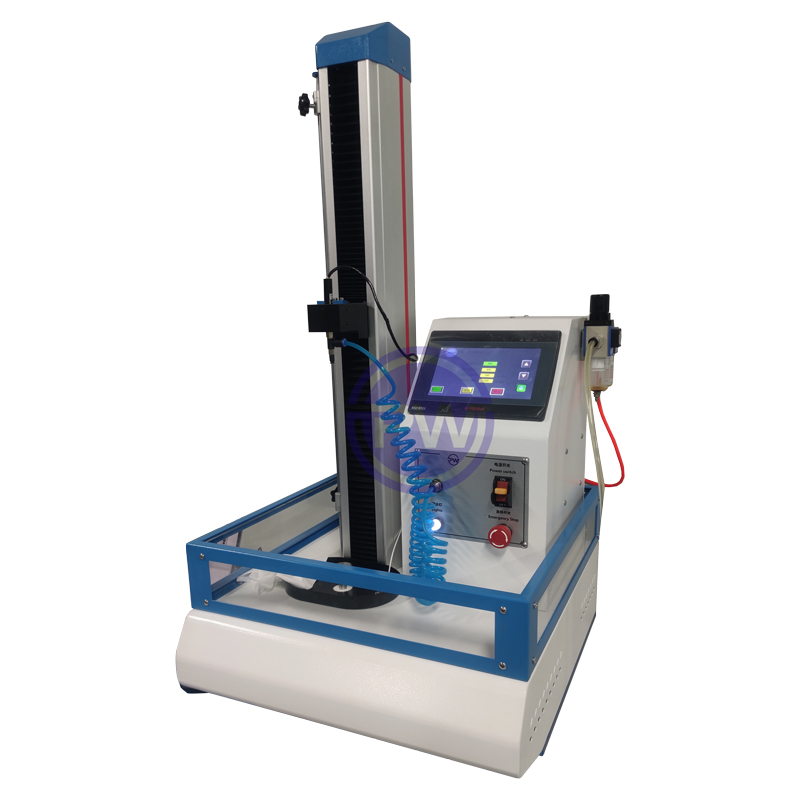

一、机台外型：（祼机型号,需搭配不同款式软件及传感器使用）

二、主机技术参数：

载台规格：依样品定制；

钢球或亚克力球质量：客户指定

传感器容量： 参考最后一页选型；

高度控制： 触摸屏伺服马达升降

控制方式： 触摸屏+全电脑控制

软件采集频率：Max 128K或25K 可选

钢球释放：真空吸盘自动释放或其它方式

机器尺寸： 见上表

使用电压： 220V

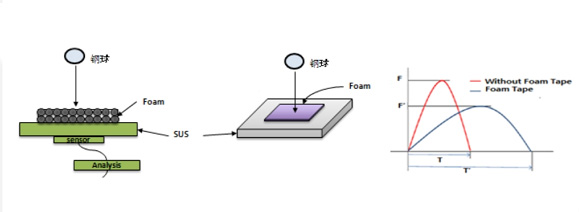

三、测试原理：

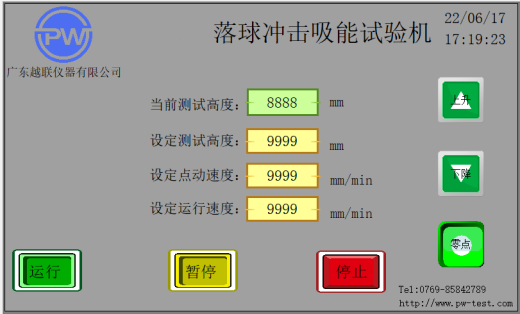

四、主机操作界面：

五、测试软件选型：(三选一，价格不同）

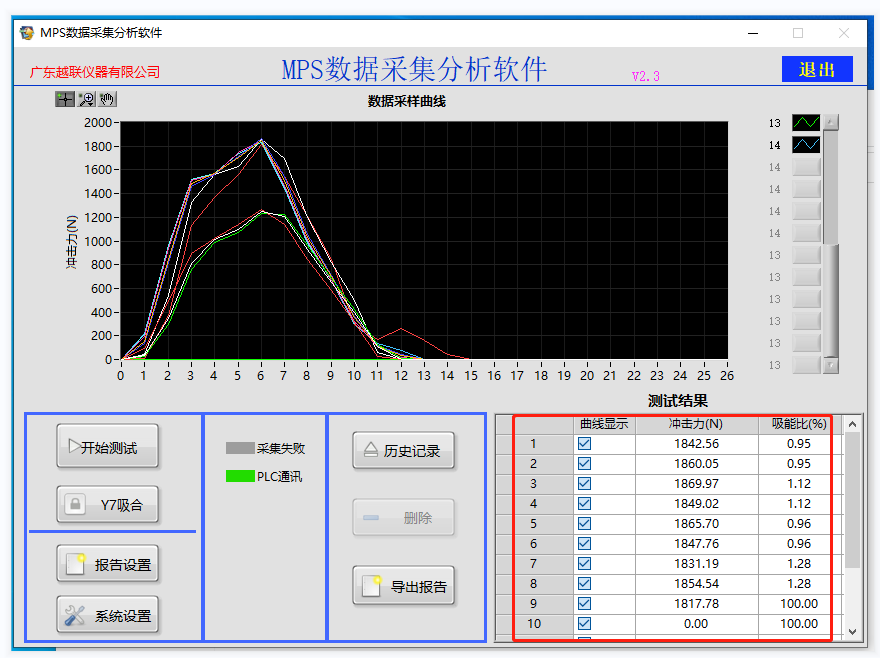

M软件系统含128K采集卡介绍：可同时显示多条测试冲击曲线，同步计算出吸能比；

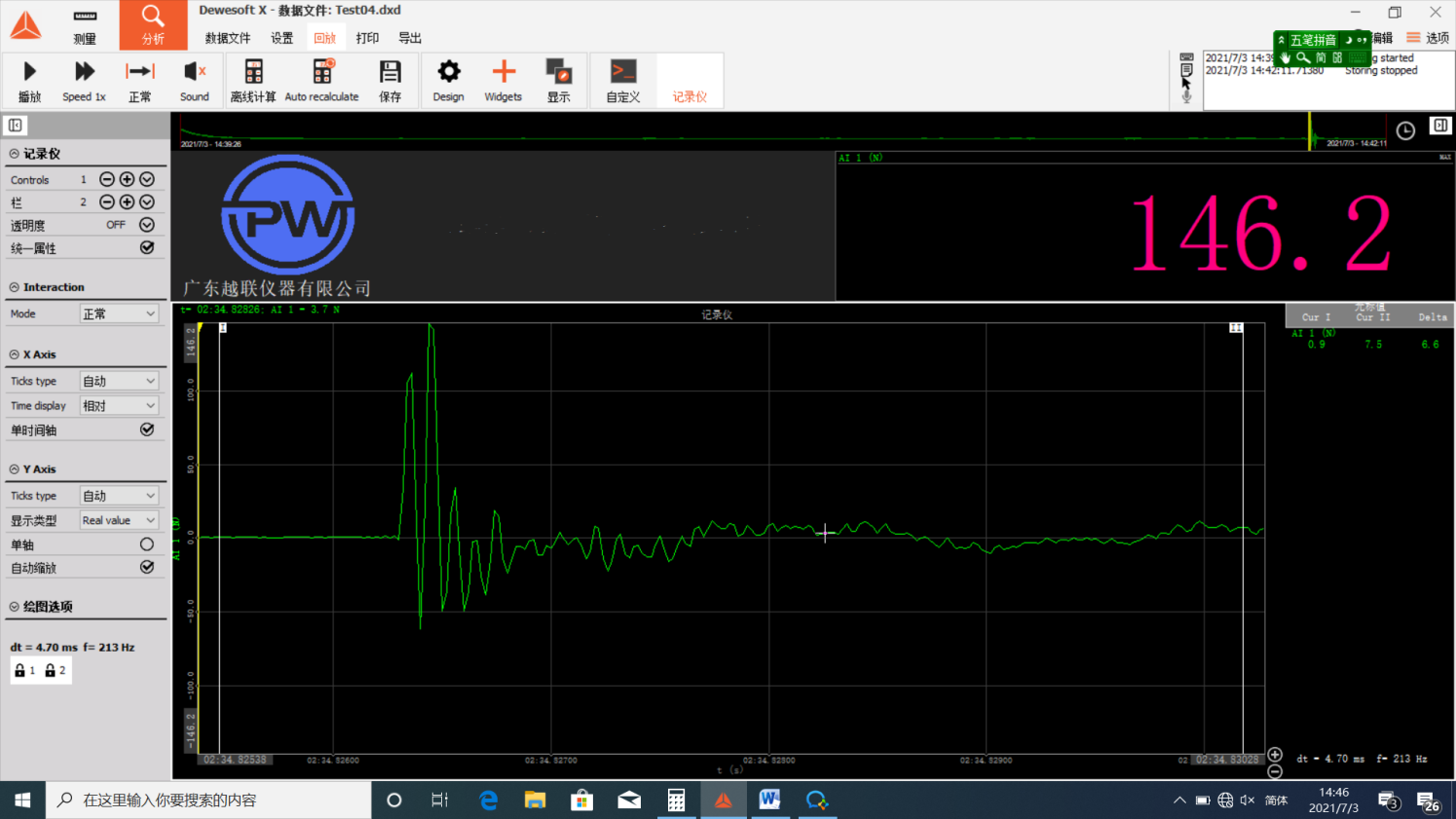

软件测试介面：

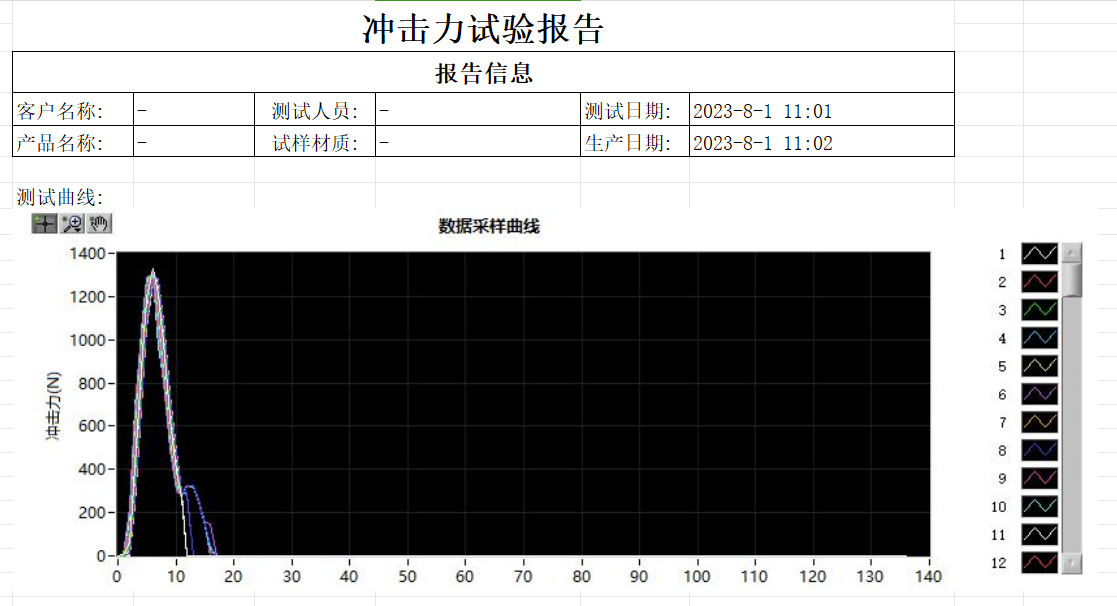

测试报告:（以实际选型软件为准）

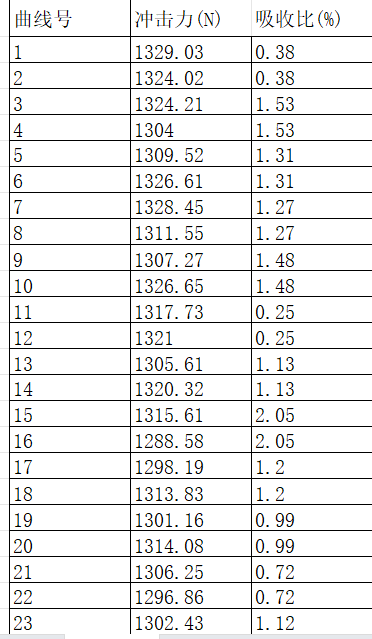

结果表格数据：(以实际最终版为准！）

I软件系统（含动态采集卡）介绍：显示一条测试力值与时间的冲击曲线；

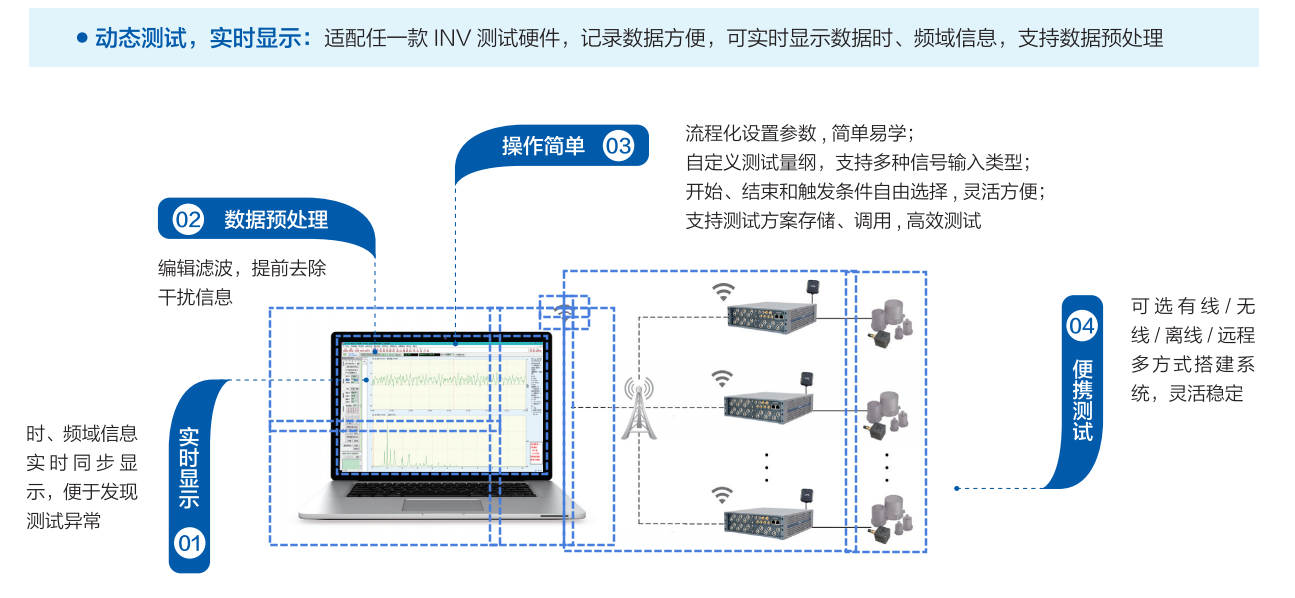

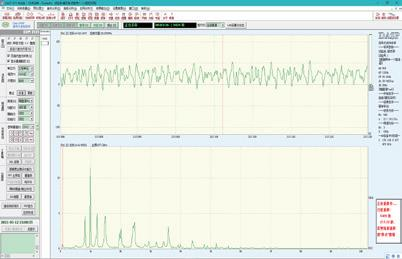

C型软件系统含256K采集卡：力值与时间测试曲线，冲击峰区三角测试面积计算；

传感器选型：（二选一）

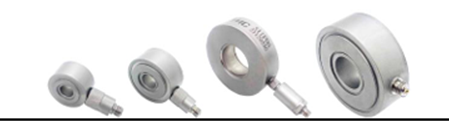

P型美国原装PCB进口动态传感器（44.5N\445N\2.224KN\4.448KN四种容量可选 )

Y型国产英迈克YMC动态传感器（0.5KN\2KN\5KN\10KN\50KN\100KN\250KN\500KN可选）
