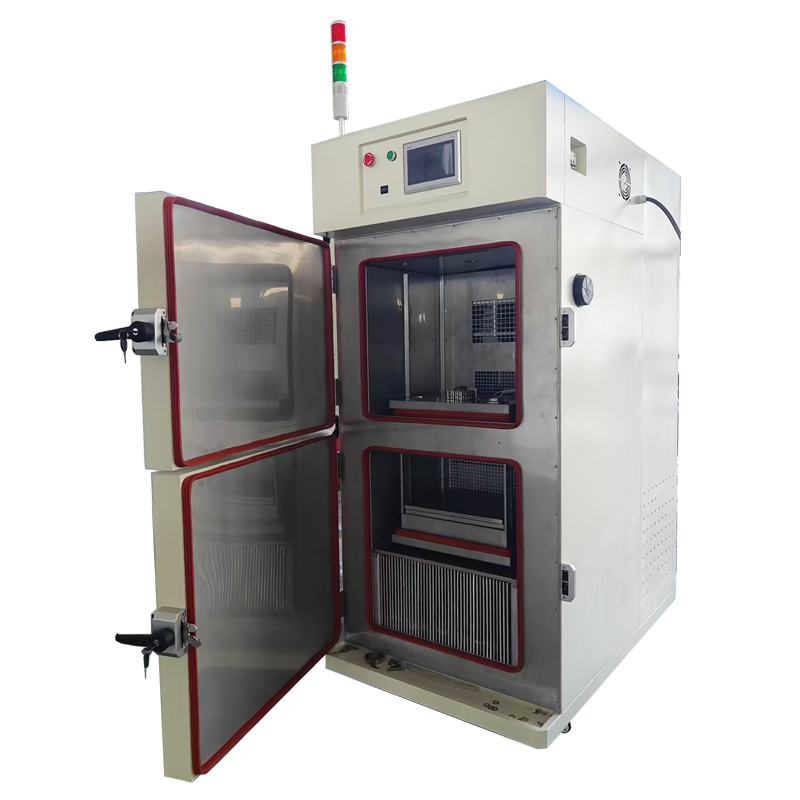

36L小型提篮式冷热冲击试验箱 PW-CTS2-36-40A

PW-CTS2-36-40A 研发型两箱风冷式冷热冲击试验箱广东越联仪器针对材料测试推出的36L小型冷热冲击试验箱，因其体积小，能耗低，广泛用于产品研发测试使用。

二、性能:(气冷式,指室温在+25℃,空载时)

1.高温槽冲击范围

+40℃ ～ +150℃

2.低温槽冲击范围

-10℃ ～ -40℃

3.温度均匀度

≤±2℃

4.温度波动度

≤±0.5℃.

5.高低温冲击恒温时间

5 min

6.提篮转移时间

5 秒以内

温度性能测试是根据 IEC60068 -3标准的有关规定测量；传感器放置在单元出风口处

三、结构

1.工作室尺寸

W400 × H300 × D300 mm

2.外形尺寸

约W850 × H2000 × D1400 mm

3.箱体结构

具备独立的高温测试区,低温测试区

4.内箱材质

不锈钢板(SUS 304#)

5.外箱材质

钢板烤漆

6.保温材质

高温槽:24k玻璃棉

低温槽:PU发泡+玻璃棉

7.加热器

裸线式电热器

8.送风循环系统

a.东元马达

b.不锈钢加长轴心

c.多翼式扇叶(SIROCCO FAN)

9.箱门

单片门,高温槽低温槽各1式

a.平面嵌入式把手

b.后钮:SUS 304#

c.硅胶发泡胶条

10．测试孔

机体ψ50mm孔1只,硅胶塞头1只。

11.试料置放架

不锈钢SUS 304# 置物盘2片。

12.移动脚轮

含移动脚轮（配脚杯）。

13.传动方式

气缸传动。

14.迫 紧

硅胶发泡迫紧。

四、冷冻系统

1.压缩机

日本三洋品牌全密式压缩机 。

2.冷媒

非氟环保冷媒R404A R23,符合环保法规,安全无毒。

3.冷凝器

自动散热高效率鳍片式附散热马达(气冷式)。

4.蒸发器

高性能鳍片式自动负载容量调整,可长期使用低温高湿条件不结霜。

5.其它附件

膨胀阀、油分离器、干燥剂等等组件均使用国际知名品牌原装进口。

6.冷媒流量控制

自动调整耗能输出控制之冷冻系统。风冷式，免除水塔及管路的清洗，无水路堵塞问题

7.制冷工艺

※全面实施氮气保护焊接,双级旋片泵抽真空,确保制冷系统内部

清洁、可靠。

※压缩机底部设计接水盘,冷凝水通过箱体后方排水管排至箱外。

五、控制器

1.控制器

可程式真彩LCD触摸式PLC架构控制器多组智能PID控制

2.画面显示功能

7寸分辨率:800*480, 65535真彩色,LED背光显示屏幕

中文/英文语言切换显示，真彩触摸式输入

各箱体温度设定(SV),实际(PV)值直接显示；

可显示执行程序号码、当前段功能、剩余时间及循环次数,运转时间显示；

程序编辑以及图形曲线显示；

除霜自动提示；

程序执行时可实时显示图形曲线,可跳段，保持功能；

故障自动提示，且有相应解决方法提示。

3.控制分辨率

温度: + 0.1℃；时间: 1min 。

4.设定范围

预冷热温度范围：-50℃~180℃

5.运行方式

先高温→低温

先低温→高温

6.程序容量

可使用的程序容量:最大127组；

时间设定:每段530小时59分；

可重复执行命令:每一个命令可达32000次循环。

7.设定方式

人机对话模式，采用触摸式输入、控制。

8.通讯接口

可连接计算机显示曲线,数据采集；

可做为监控及遥控系统；

可做多台机器同步控制；

RS-232、RS-485。

9.Ｕ盘储存卡

可插1G-32G U盘下载历史曲线,历史数据,控制系统参数，可热插拔功能。

10.资料记录方式

具有带电池保护的RAM,可保存设备的设定值、采样值及采样时刻的时间；曲线记录周期可设定30～300 sec，最大记忆时间储存连续存储90天历史曲线,历史数据(当采样时间为1min),没连续使用时10年的数据都有。

11.断电记忆功能

可设定断电恢复模式为:热起/冷起/停止。

12.预约开机功能

可随意设定开机时间,打开电源后时间到机台自动运行。

13.软件使用环境

简体中文Windows2000或简体中文 Windows XP操作系统。

六、控制面板

a.紧急停止开关     b.电源开关     c.超温保护器   d.RS-485接口

七、安全保护装置

a.加热器空焚保护开关          b.加热器过电流断路器     c.无熔丝开关              d.线路断路器

e.循环风扇过电流超载保护      f.压缩机高压保护开关      g.压缩机过热保护开关     h.压缩机过电流保护开关

i.欠逆相保护开关

八、安装使用条件

1.使用电源

约6KW 22V/380V 50/60HZ

2.压缩空气源

请客户提供0.6MPa以上的压缩空气源。

3.周围环境

运转保证环境温度范围:5〜35℃。

PS. 1.以上电源需求请配到机器控制箱之端子台,客户需自备一只本设备专用无熔丝开关；

2.机器进入门口或通道电梯等,请确认是否能进入；

3.本报价不含机器外的电源线费用。
