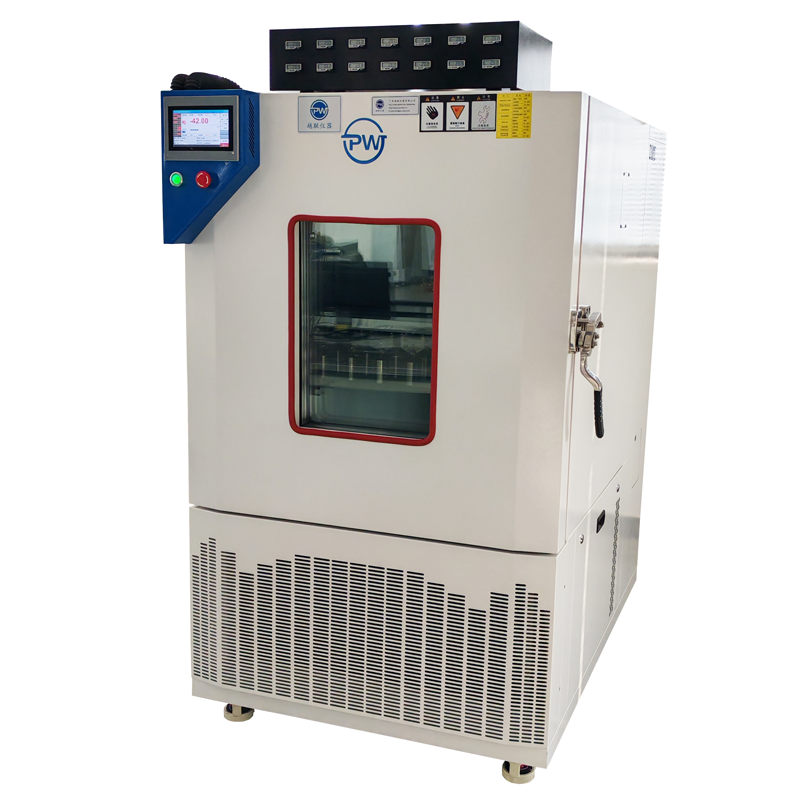

PW-CSS14-40A恒温恒湿保持力试验机

一、技术参数：

内部尺寸：W80×H85×D60cm

外部尺寸：约W100×H168×D150cm

温度范围：-40℃~150℃

湿度范围：20%~98%RH

升温速度：约3℃/MIN

降温速度：约1℃/MIN

均匀度：  温度±2.0℃，湿度±3.0%RH

内箱材质：镜面不锈钢板（SUS#304）

外箱材质：一级钢板静电喷塑

测试孔：直径100mm，附硅胶塞头

控制器：采用7寸彩色触摸屏控制器

显示精度：温度0.01℃，湿度0.01%

显示功能：中英文按键操作.可显示目前执行程序代码，段次，剩余时间及循环次数.运转累计时间功能.

温、湿度程序设定值以图形曲线显示，具实时显示程序曲线执行功能.故障提示画面功能.按键锁定功能.

控制器规格：具有上下限待机及警报功能，具有断电程序记忆，复电后自动启动并继续执行程序功能，具有预约启动功能；时间调整功能，具有通讯接口控制功能（软件可配送）

程序容量：最多12程序组，120程序段，每段可设定时间0~99Hour59Min.

程序循环：每个程序组可循环999次，也可以进行部分循环和程序链接.

程序编辑：具有编辑、清除、插入等功能，每页可输入4个段次温度及时间.

安全保护：漏电开关，空烧开关，缺水保护，超温保护

测试组数：30组，正面显示，触摸屏控制，前后三排摆放方式；

砝码负载：500克，最小负载200克；

连接片：30PCS

钢板：30PCS

总功率：约6KW  380V  50/60HZ

二、结构材质：

a.内箱材质:镜面不锈钢板（SUS#304）.

b.外箱材质:一级钢板静电喷塑.

c.底座材质:国标角铁.

d.保温材质:硬质Polurethane发泡＋玻璃棉.

送风循环系统: a.90W马达

b.加长轴心.

c.多翼式风轮.

d. 特殊可调百页送风循环系统.

箱门:单开门,左开,把手在右手边.

窗口：三层真空层.

门扣：嵌入式无反作用平面把手.

后钮: SUS#304.

视窗灯:5W.

测试孔:机体左侧50mm测试孔1只,硅胶塞头1只。

三、制冷系统原理图:

制冷系统:

压缩机: 采用日本三洋压缩机,节能制冷系统；

冷媒:环保冷媒R404A

冷凝器: 风冷式冷凝器.

蒸发器:鳍片式蒸发器.

加热管：304不锈钢发热丝，6KW

其它原件:电磁阀（日本鹭工）；

油分离器（美国）等制冷配件均采用进口件.

控制系统:

a.控制器: 采用7寸彩色触摸屏控制器.

    (1).控制器规格:

精度:温度±0.1℃＋1digit; 相对湿度±0.1%＋1digit .

具有上下限待机及警报功能.

6组P.I.D控制参数设定,P.I.D自动演算.

具有断电程序记忆,复电后自动启动并接续执行程序功能.

●   具有预约启动功能; 日期,时间调整功能.

具有通讯接口控制功能(软件可配送).

(2).画面显示功能:

中英文按键操作.

可显示目前执行程序号码,段次,剩余时间及循环次数.

运转累计时间功能.

温、湿度程序设定值以图形曲线显示,具实时显示程序曲线执行功能.

故障提示画面显示.

按键锁定功能.

(3).程式容量及控制功能:

  程式容量:最多12程式组,120程式段,每段可设定时间0～99Hour59Min.

  程式循环:每一个程式组可循环999次,也可以进行部分循环和程式链接.

  程式编辑:具有编辑、清除、插入等功能, 每页可输入4个段次温度及时间.

b.主要电器组件及产地:

加热器:不锈钢发热丝

加湿器:不锈钢加湿器

交流接触器:正泰

热继电器: 欧姆龙

中间继电器: 欧姆龙

超温保护器:韩国RAINBOW

电源总开关: 正泰

固态继电器:美国快达

干烧保护器: 韩国RAINBOW

电磁阀：日本鹭工

油分离器：美国爱高

温度控制器：PW定制冷输出控制器

c.安全保护装置:

.空焚防止开关           1组

.压缩机过热保护开关     2组

.压缩机过电流保护开关   2组

.无熔丝过载保护开关     2组

.高压保护开关

.全护套式端子
