PW-CUV40H箱式紫外线老化试验箱

一、产品用途:

      紫外线老化试验机模拟由阳光、雨水露水引起的破坏，通过将被测材料暴露于受控高温下光照与水份的交变循环中；对材料进行测试。它用紫外线灯管模拟阳光的辐射作用，用凝结水和喷水来模拟露水和雨水。只需几天或几个星期的时间，紫外线辐射设备就可以再现室外需几个月甚至几年的时间才会发生的损伤，其中包括褪色、颜色变化、失去光泽、粉化、破裂、裂纹、起皱、起泡、脆化、强度降低、氧化等，其测试结果可用于选择新材料，改善现有材料，或评估材料配方的改变。

二、设备特点：

1.可单独进行辐照/冷凝/水喷淋试验，也可以编程任意组合辐照/冷凝/水喷淋试验。

2.对辐照度、温度、时间等重要试验参数提供全面详细的实时监视和曲线记录，通过计算机还可以生成报    表和曲线打印。

3

采用台湾工业级别7寸真彩触摸屏控制系统，具有良好的稳定性、监视性、操作性和维护性。

4.对材料昂贵的紫外线灯管提供寿命参考（灯管为消耗品，寿命约为1000小时），方便用户确认灯管的更换时间，节省使用成本。

5.采用自动化供排水设计，并搭配成本较高的大功率的水汞，确保水喷淋的流速和均匀性。

6.主要元器件大部分采用国际大品牌，小部分采用国产品牌，提高了产品的安全性和可靠性。

7.设备电气部分的安装和配线按照国际电工标准执行。

三、原理及作用：

  紫外光耐气候试验箱采用荧光紫外灯为光源，通过模拟自然阳光中的紫外辐射和冷凝，对材料进行加速耐候性试验，以获得材料耐候性的结果。

    紫外光耐气候试验箱可模拟自然气候中的紫外、雨淋、高温、高湿、凝露、黑暗等环境条件，通过重现这些条件，合并成一个循环，并让它自动执行完成循环次数。这就是紫外线老化试验箱的工作原理.

四、技术参数：

工作室尺寸：650×1140×550mm（D×W×H）

机器全尺寸：700×1300×1640mm（D×W×H）

温度均匀度  ≤±2℃

温度波动度 ≤±0.5℃

试件标准尺寸:75mm×150mm

温度：RT+10℃～70℃

湿度范围：≥95%RH

灯管间距离：35mm

样品与灯管距离：50mm-500mm可调

灯管：UVA340

灯管功率：40W

紫外波长：290nm～400nm

紫外光暴露、模拟凝露时间范围：0～99小时

支持样板：150*75(mm)

样板数量：约40块

试验时间：0～9999H  可调

辐照度范围：≤1w/m2（选购可调式功能）

UVA： 灯管

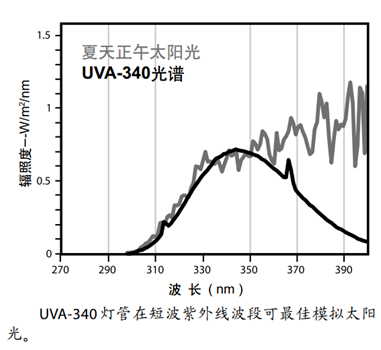

UVA-340: 能发出从315nm到400nm间的太阳光的波长，它的辐射峰值是在340nm处。UVA-340对不同试验的对照测试尤其有用，在短波紫外线波段可最佳模拟太阳光。

      图4.1  UVA-34

灯管：8支

灯管使用寿命：1000H（约）

结构与材料：

外箱体材质：不锈钢板。

内胆材质：耐热不锈钢板，镜面处理。

五、保护系统：

电源漏电保护

电源断电保护

电源短路保护

系统超温报警保护

电源配置:本机采用AC220V、 50HZ 单相电源供电，设备保护接地，接地电阻不大于4欧姆

光照系统：紫外线专用老化灯管

六、结构

1、箱体外壳材料：进口SUS不锈钢板喷塑处理。

2、内胆材料：进口SUS不锈钢板

3、箱盖材料：进口SUS不锈钢板。

4、在工作室的顶部共安装8支紫外灯管

    5、加热方式为内胆水槽式加热，升温快，温度分布均匀

6、箱门为从左往右开 ，开闭轻松自如

7、内胆水位自动补水

8、试样架均采用不锈钢材料制成

9、试验箱底部采用高品质可固定式PU活动轮

10、排水系统使用回涡型及U型积沉装置排水

11、试样表面与紫外灯平面距离为50-500毫米且相平行，距离可调

七、加热系统

1、采用U型钛合金高速加温电热管

2、完全独立系统，不影响紫外试验及控制线路

3、温度控制输出功率均由微电脑演算，以达高精度及高效率之用电效益

4、具有加热系统的防超温功能

八、黑板温度控制

1、采用黑色铝板联接温度传感器

2、采用黑板温度仪表控制加热，温度更稳定

九、电路控制系统

电路控制系统采用触模式微电脑控制方式

1、原装中英文触摸屏人机界面（菜单画面）控制器，功能强大，精密稳定且操作简单,能实现参数设定、分段工作、 循环运行、故障报警、故障信息显示等功能。

2、系统采用PROPORPTONAL+INTBRGRAL+DIPFERENTIAL+SSR之控制（即比例 积分 微分+电子固态电择控制方式），可提高控制元件界面使用之寿命与稳定性。

3、触模式设定，数位直接显示，所有条件完全由微电脑自动锁定。

4、具有PID值自动演算之功能，可减少人为设定时所带来之不便。

5、各种控制条件，可于运转中监视之，如瞬间输出之功率，温度以知之设定值。

6、在设定，如发生错误时，会提供警示讯呈。

7、停电记亿装置二年。

十、光源

1、光源采用8支额定功率为40W的紫外荧光灯作发光源。紫外线荧光灯管，分布在机器的顶部。有UVA-340和UVB-313光源 供用户选择配置。（任选一种）

2、UVA-340灯管的发光光谱能量主要集中在340nm的波长处

3、UVB-313灯管的发光光谱主要集中在313nm波长附近。

4、由于荧光灯光能量输出会随时间而逐步衰减，为了减小因光能量衰减造成试验的影响，所以本试验GB/T14522-93 GB/T16422.3-1997 GB/T16585-96；等现行紫外线老化试验标准。

十一、设备使用环境

1、电源：AC220（ ±10%）V/50HZ

2、环境：20～30℃（ASTM G53推荐），0～80%RH，通风良好，室内环境清洁。

3、工作占地：234×353cm(含人员工作空间)

4、纯水：去离子水压力193Kpa左右，18.5℃，流量约7升/分钟，要求总不溶物含量<10ppm。

5、排水：主机附近的地板上需要有排水。
