视频引伸计配合拉力试验机在材料试验中的应用案例及基本原理解析

橡胶及薄膜材料的变形测量，因材料特殊原因，不能让夹具直接接触材料，但是又想知道材料的变形延伸量，如果实现呢？

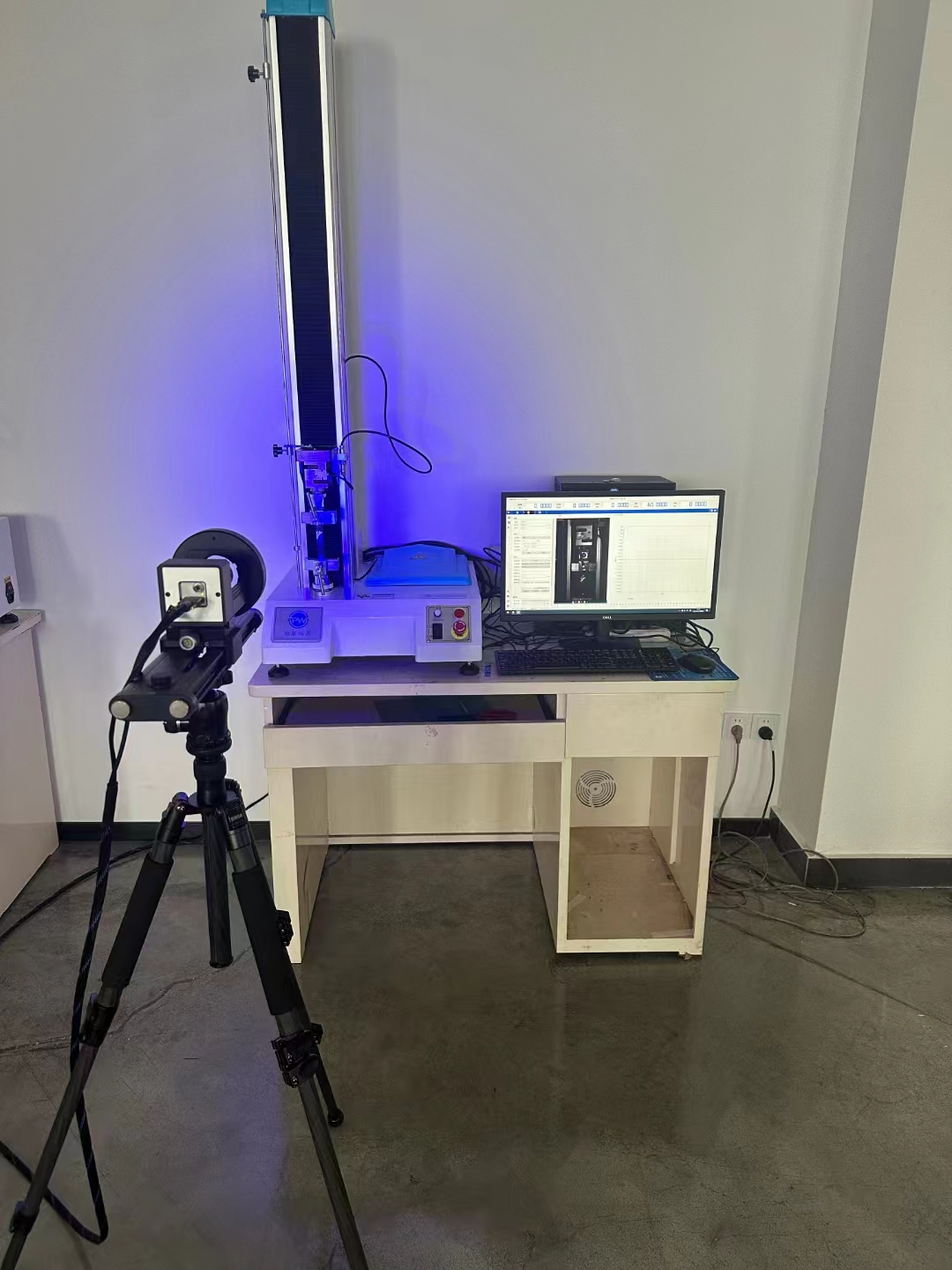

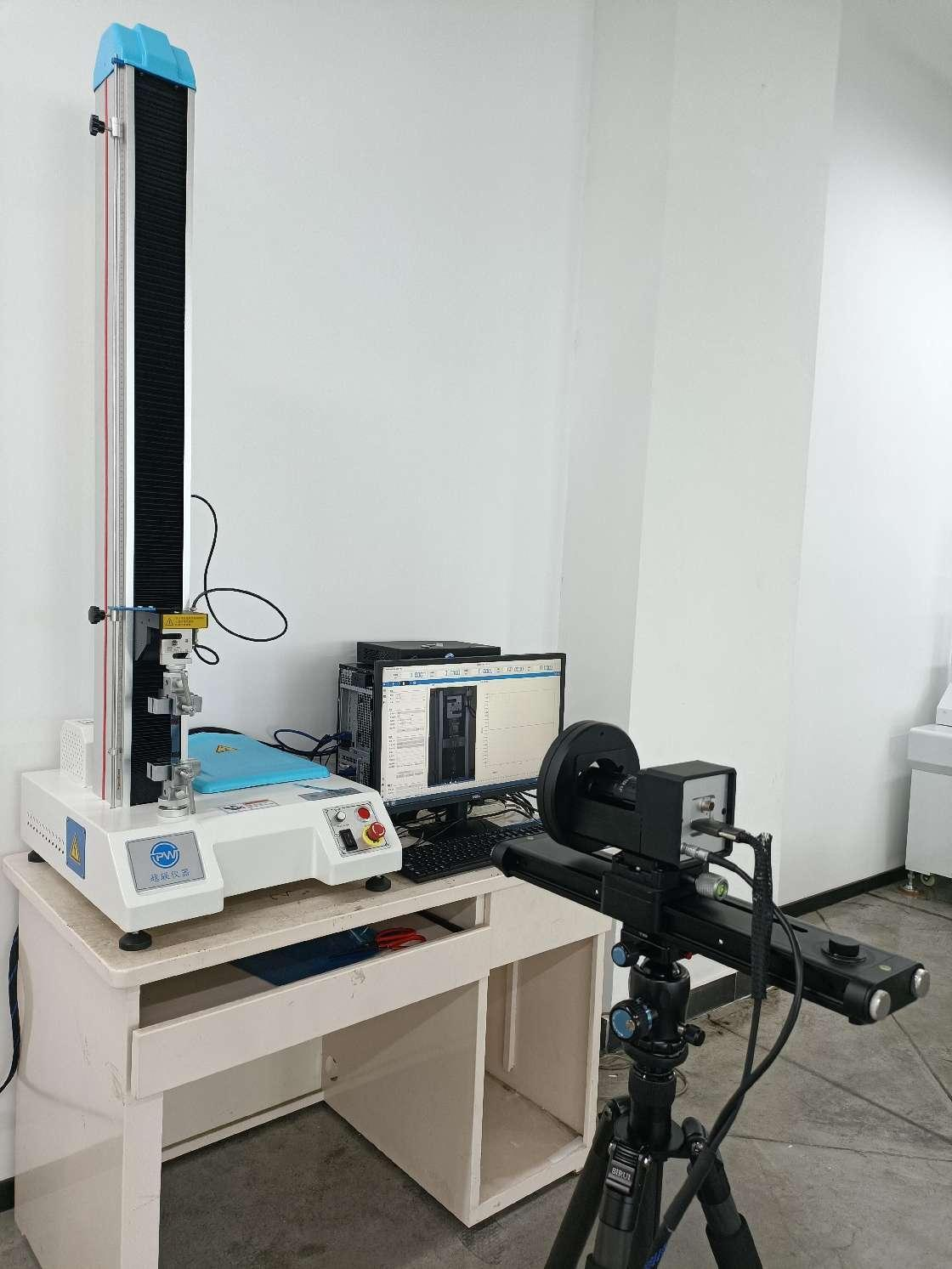

越联仪器新研发的PW-US72视频延伸率试验机，让视频引伸计配合拉力试验机一起测试，拉力试验机通过施加控制的拉力或应力，对各种材料进行拉伸、压缩、弯曲等不同形式的试验，以评估材料的力学性能和耐久性。而视频引伸计作为一种辅助工具被引入试验过程中，利用高速摄像技术，将试验中材料的形变和破坏过程以视频的形式记录下来。

通过两者的结合可以直观地了解材料在不同载荷下的变形行为，从而更准确地评估材料的性能和可靠性。本文越联仪器将探讨视频引伸计配合拉伸试验机在不同材料试验中的应用案例，以及视频引伸计的基本原理。

什么是视频引伸计（延伸计）？

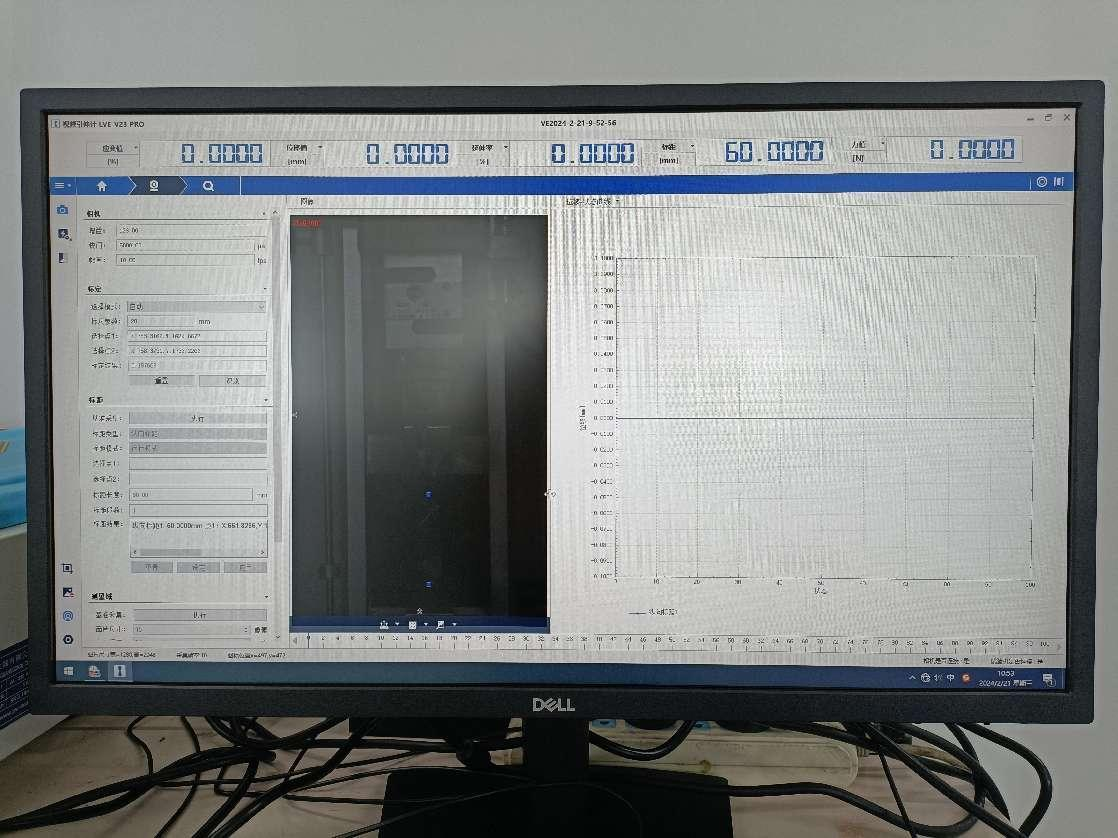

视频引伸计是一款基于单目三维(或二维)DIC技术的非接触式引伸计，引伸计测量头可实现试样加载过程的图像采集，引伸计软件完成对图像的计算，并实时输出测量的变形结果。选配全场测量模块后即可实现全场位移和应变测量。

一、产品优势

*非接触式测量（即不用接触样品就可以测试得出结果）

*全场测量

*三维测量

*不受试样形状限制，板状、棒状、片状、线状、薄膜、混凝土、软质材料、生物材料等

*不受应变范围限制，可测量应变范围:0-1000%

*不受应变方向限制，可同时实现轴向和横向延伸率测量

*实时测量，可实现应变控制

*具备螺纹钢无散斑自动识别功能.

*具备试样边缘宽度自动识别功能

*嵌入式软件，操作方便

*满足现有JJG762-20070.5级精度要求

二、视频引伸计配合万能试验机应用案例

视频引伸计配备高精度数采控制器，配合拉伸试验机，可广泛应用于各种材料和配件的力学性能检测。

1、金属薄板、软质非金属材料拉伸测试（超细金属丝弹性模量）一由于材料刚性差，如采用接触引伸计夹持会使试样产生变形，且易产生打滑夹持不牢的问题。

2、小标距试样及橡胶大变形材料测试（如橡胶变形测量）一视频引伸计所见即可测，标距及量程不受限。

3、薄膜等柔性材料测试—视频引伸计采用非接触测量，使用过程中不必担心材料脆断时对设备的损伤，可以完整记录材料变形过程，测量最大延伸率。

4、螺纹钢拉伸测试、玻璃纤维拉伸测试、混凝土压缩试验、高低温环境性能测试、周期疲劳测试等等。

三、测试流程（视频引伸计配合拉力试验机）

1、准备：确保试验机和视频引伸计正常工作和校准。

2、连接：将视频引伸计设备连接到试验机并配置兼容性。

3、设置参数：在试验机控制软件中设置加载速率、试验模式和数据采集参数。

4、开始试验：装夹试样，启动试验机并施加加载。

5、数据记录：试验过程中视频引伸计记录形变和破坏行为。

结论

综上所述，视频引伸计配合拉力试验机测试，能更直观的了解材料在不同载荷下的变形行为，可用于不同材料的压弯、蠕变、疲劳等性能测试，如应变（延伸率）测量、抗拉/压强度测量、弹性模量测量和泊松比测量等等。

以上就是越联仪器小编介绍的视频引伸计配合拉力试验机测试的适用场景和应用案例，希望可以给需要的客户带来帮助！如果您还想了解视频引伸计配合拉力试验机在钢筋拉伸、钢绳/钢绞线、微小尺寸试件和复合材料弯曲测试上的应用，欢迎您关注我们，越联仪器技术团队为您免费解答！
