剥离力测试数据常见偏差问题解答和处理方法
问题一：实验室的温度26度，湿度65%是否可行？为什么？
答：粘性随着温度的增加而力值增大，这个是大家普遍的看法，其实这是一个误区，行业内通常用的测试温度为23±2℃（标准规定），其实胶水不同的体系，对温度的敏感性不同，对于我们这个行业23±2℃只是为了大家能得到相同的数据而提出的温度范围，有些胶可能温度越高越粘，或者温度越低越粘，都有可能，不能因为今天温度高或者低就对数据做出一个果断的判断，如果实验室不进行温度管控，测试的数据意义都不大；具体与胶水物性及材料体系很大关系。
问题二：贴合方式快和慢，用力手压轮重可以吗？是否有影响？
答案肯定是有的，下图都是错误的方式。
所以速度过快，压力不均，贴斜材料等都是影响数据直接的原因。所以不提，不压，匀速才是贴合的最好办法？
标准的滚压速度是：300/600mm/min
轮重压力：2kg
如果测试量大，可选用我司PW-8802D电动辗压滚轮；
问题三，贴合后的放置时间是怎么区分的？新标准和老标准的最大区别是什么？
答：
老标准是：贴合好后放20分钟开始测试
新标准是：贴合好后1分钟内完成测试
问题四：测试前的清零
答：很多人认为：我装好材料后，点下清零，就可以测试了，这是一个误区，这样操作有可能造成同一个样品测试3次，3次数据都完全不一样！主要原因在于您的测试清零点的力不同，记住：一定要让材料松弛后再进行清零测试！！！

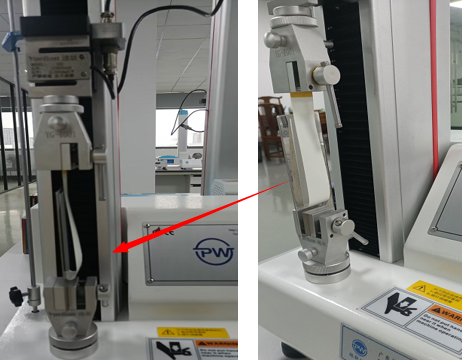

错误清零方式：

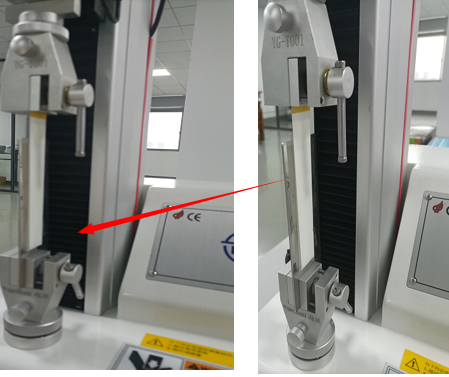

正确的清零方式：
问题五：测试板材的影响，越联有几种测试钢板？
答：目前行业内我公司提供的测试钢板主要有3种，一种是行业内大家常说的镜面钢板，目前我的管控是粗糙度10nm±5nm
此测试钢板表面与手机玻璃屏的粗糙度及表面能基本相同，所以建议用于低粘保护膜上。另一种是目前新标准中推行雾面钢板，管控是粗糙度50nm±25nm

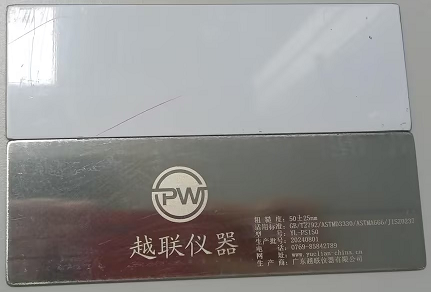

（图片2）此测试钢板满足ASTM GB JIS FINAT PSTC 等国际通用测试标准，第三种是目前有部分国外客户使用的打磨板，无粗糙度。经常会遇到客户问：那粗糙度越高，数据是不是越低？这个是不确定的，剥离力的大小地方取决于两个方面，第一，材质，既然都是304不锈钢板，材质是相同的，这里相差不大，第二，接触面积，接触面积越大，剥离力一定越大，这个时候，问题就来了，您的胶层软硬度您知道吗？
问题六：用医药酒精，工业酒精85%是否可以擦拭钢板？用普通白布或硬纸可以擦试钢板吗？
答：目前行业内大家主要用的是无水酒精浓度：99.7%
但是标准上都没有明确规定，既然行业都在用，说明都是认可的。但是一定要注意，钢板擦拭后一定要放置，因为酒精挥发吸热，做过测试的都知道，钢板擦拭后是冰冷的，所以，钢用酒精擦完就贴材料上去，肯定影响很大。
擦拭的材料。很多客户用无尘布，其实最好的材料是原浆纸，如果用无尘布，请尽量用纯棉或者含棉量高点的，不要用纯化纤的，化纤材料硬度高，钢板表面容易擦花，这种现像也是比较常见的。
问题七：客户测试低粘保护膜，选用大的传感器是否可行？为什么？传感器是不是量程越小，精度越高？
答：越联传感器的精度都是万分之三，比如采用1KG的感应器，可以精确到0.3g，同理，采用20KG容量感应器的话，精确到6g，所以从原理上说，选用的传感器越小确实精度越高！但是也要注意，选择传感器要根据您材料的实际测试最大力值来选，最好选择的传感器容量大于您测试力值至少10%就行。
以上就是越联仪器针对减少保护膜（胶带）行业数据常见偏差问题处理办法，更多剥离力测试仪器，可致电咨询0769-85842789 或登陆越联官网www.pw-test.com
